- HY-OPTIMA® 5030 범용 in-line 수소 공정 분석기
- 내용

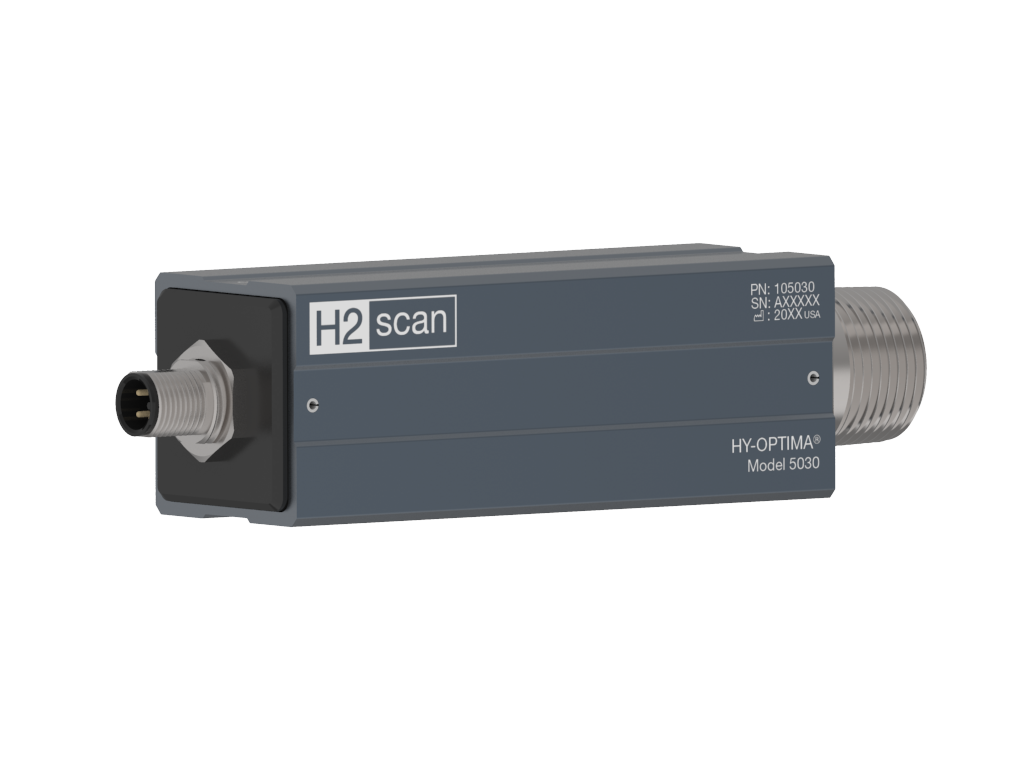

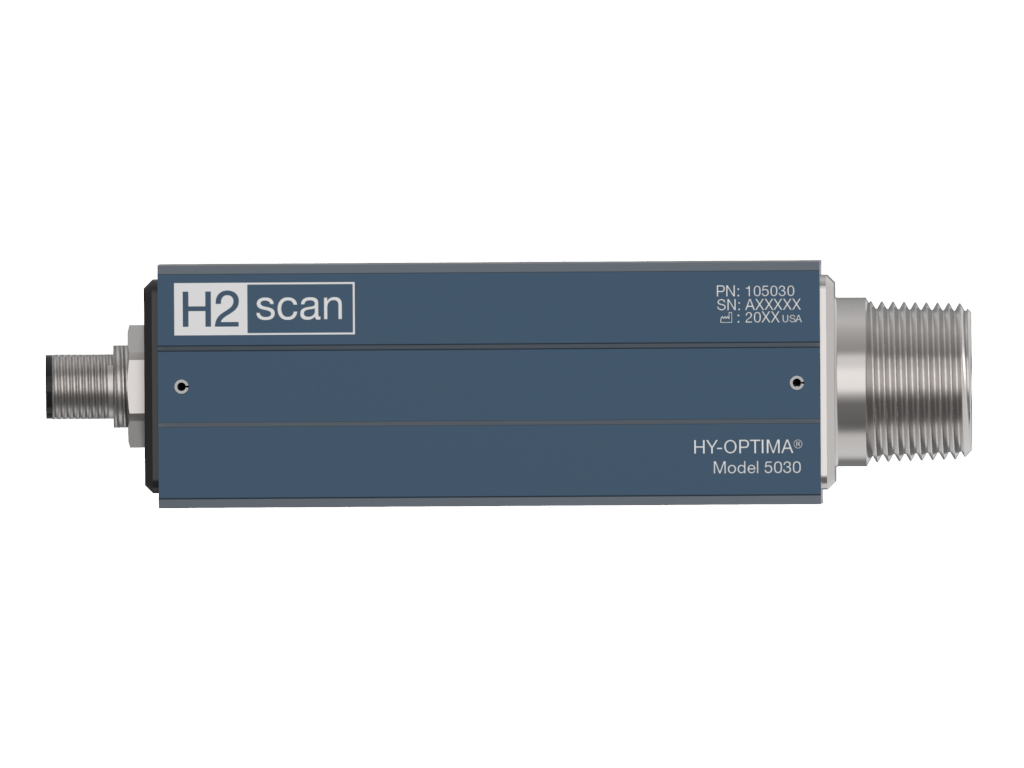

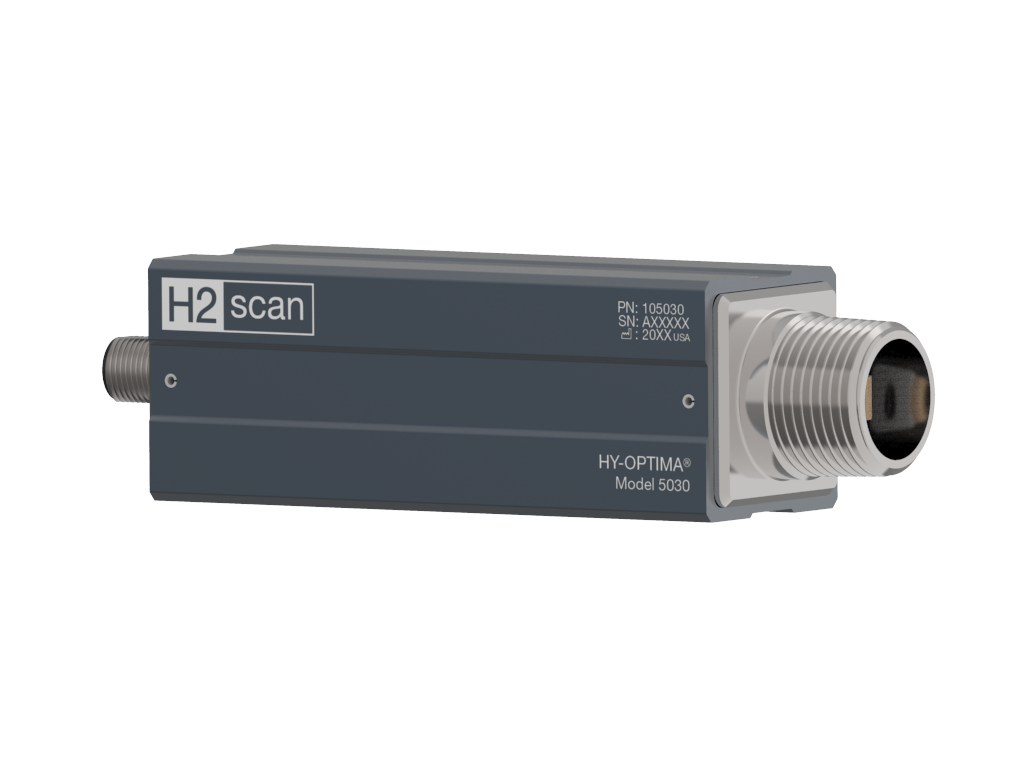

HY-OPTIMA® 5030 Series General Use In-line Hydrogen Process Analyzer
범용 in-line 수소 공정 분석기
비소모성 반도체 센서 (Solid-State Sensor)
타 가스와의 교차 감도 없음
자체 교정 기능으로 측정 정확도 유지
적용 분야
H2scan의 HY-OPTIMA 5000 시리즈 분석기는 H2scan의 Gen 5 기술을 활용하여 산업 시장에 가장 정확하고, 내구성이 뛰어나며, 경제적인 수소 공정 가스 측정 솔루션을 제공합니다. 범용 등급의 이 분석기는 Solid-State, 비소모성 센서를 사용하여 공정 가스 흐름에서 수소를 직접 측정하며, 타 가스와의 교차 민감도가 없습니다. 자체 교정 기능을 통해 동적 조건에서도 측정값이 규격 범위 내에 유지됩니다. 장치와의 통신은 RS485를 통한 Modbus RTU 직렬 통신을 사용합니다.
HY-OPTIMA 5031, 5033, 5034 모델은 수소가 항상 존재하는 건조 가스 흐름에 사용하도록 설계되었습니다. 이 센서는 수소에 지속적으로 안전하게 노출될 수 있습니다.
모델 5032는 누출이나 이상 상황 발생 시와 같이 수소가 간헐적으로 존재하는 공정에 사용하도록 설계되었습니다. 이 분석기는 일반적인 사용 환경에 대해 CE 인증을 획득했습니다.
H2scan의 HY-OPTIMA 5000 시리즈 in-line 수소 공정 분석기는 자체 교정 기능을 갖추고 있어 독립형으로 사용하거나 기존 분석기에 OEM 방식으로 통합하기에 적합합니다. 이 센서는 실시간 수소 측정으로 공정 효율을 향상시키고, 생산량을 늘리고, 유지보수 비용을 절감하고, 수소 경제를 실현할 수 있는 가스 흐름에 사용됩니다.
정제
- 촉매 개질
- 수소탈황
- 배기가스 처리 장치
- 플레어 모니터링
- 연료 가스
천연 가스
- Wobbe Index or calorific value
- 혼합 및 주입 지점
- 압축기 스테이션
수소 경제
- 연료 전지 및 전해조
석유화학
- 폴리머 공급 원료 및 플레어 가스 공정 흐름
산업용 가스 공급 및 수소 생산
- 공기 분리
- 증기 메탄 개질
HY-OPTIMA 5000 시리즈 사양
성능
- 분석기 작동 압력:
권장: 0.95 – 1.1 atm 절대압 (14.0 – 16.1 psia)
최대: 7 atm 절대압
참고: 분석기는 절대압 1 atm에서 공장 교정되었습니다.
- 공정 가스 온도: -40 – 60°C
- 유량: 0.1 – 10 slpm (3/4″ 튜브)
- 작동 습도: < 95% RH (비응축)
- 교정 주기: 없음 (자체 교정)
출력 신호
- 디지털: RS485, 2선식; 19200 보드, 8비트 데이터, 2개의 정지 비트,
- 패리티 없음; Modbus RTU 프로토콜
- 아날로그: 옵션 모듈을 통해 4-20mA 사용 가능
- 릴레이: 옵션 모듈을 통해 Form C 릴레이 4개 사용 가능
전원
- 입력 전압: 9 – 48VDC
- 입력 전력: 10W
물리적 사양
- 크기: 5.9 in (L) x 1.6 in (W) x 1.6 in (D)
- 15.1 cm (L) x 4 cm (W) x 4 cm (D)
- 무게: 0.8 lbs (0.4 kg)
- 전기 커넥터: M12 4-wire
- 센서 커넥터: ¾”-14 MNPT
환경 사양
- 방수 등급: IP68
- 작동 온도: -40 – 70°C
- 보관 온도: -40 – 105°C
AI 및 분석을 위한 신뢰할 수 있는 데이터
H2scan의 독자적인 자가 모니터링 기술은 센서 성능을 지속적으로 검증하여 AI 및 예측 유지보수에 필요한 깨끗하고 정확한 데이터를 제공합니다. 성능 저하 시 조용히 고장나면서 데이터 기록을 손상시키는 다른 센서와 달리, H2scan 센서는 성능 저하 시 즉시 경고를 보내어 현재의 모니터링 요구 사항은 물론 미래의 분석에도 필요한 모든 데이터의 신뢰성을 보장합니다.
제품 선택
HY-OPTIMA 5030 시리즈 제품군은 CO 및 H2S가 존재하지 않는 환경에서 수소 농도를 측정하도록 설계된 센서 유형을 포함합니다. 아래 표를 참조하세요.
MODEL 5031 5032 5033 5034 Hydrogen Range Low 0% 0% 0% 0% Hydrogen Range High 10% 5% 100% 100% Lower Detection Limit 0.03% 0.4% 0.5% 0.5% CO Limit 100 ppm 0 100 ppm 20% H2S Limit 20 ppm 0 1000 ppm 3% T90 Response Time (sec) <90 <60 <60 <90 Certifications
- CE
- FCC
- RoHS
- WEEE
- Conflict Minerals
Technical Information
Physical - Dimensions: 149.8 x 40.64 x 40.64 mm (5.89 x 1.6 x 1.6 in)
- Weight: 0.4 kg (0.8 lbs)
- Fittings: M12 4-wire. Fitting: 3/4” -14 MNPT
Environmental - Ingress Protection: IP68
- Operating Temperature (Ambient): -20°C to 70°C (-4°F to 158°F)
- Storage Temperature: -20˚C to 105˚C (-4°F to 221°F)
Power - Input Voltage: 12-30 VDC
- Input Power: 10 W
Performance - Recommended Operating Pressure: 0.95 - 1.1 ATM
- Absolute: (14.0 - 16.1 psia)
- Maximum Operating Pressure: 10 ATM Absolute
- Process Gas temperature: -40°C to 60°C (-40°F to 140°F)
- Flow Rate: 0.1 to 10 slpm (3/4” tube)
- Operating Humidity: 95% RH (non-condensing)
- Calibration: None (self-calibrating)
Communications - Digital: RS485, 2-wire; 19200 baud, 8 bit data, 2 stop bits, parity; Modbus RTU Protocol
- Analog: 4 - 20 mA available via optional accessory
