HY-GUARD™ Hydrogen Area Monitor

오경보 없음
센서의 작동 수명 동안 성능을 검증하는 지속적인 자체 교정 기능
국제 화재 안전 규정(IFC), NFPA 1, NFPA 2, OSHA 1910, IEC 62485-2, IEC 62933-5-2, IEEE 484 및 1635, NFPA 855 등의 규정 준수 지원
정션 박스, DIN 레일, 벽면 장착, 자석 장착 등 다양한 설치 옵션 제공
건식 무전위 접점, 4-20mA 아날로그 출력, Modbus RTU(RS-485) 등 유연한 통신 옵션 제공
10년 이상의 긴 수명 (대부분의 배터리 수명과 동일)

적용 분야

HY-GUARD™ 수소 모니터링 시스템은 대부분의 배터리 애플리케이션에 맞게 특별히 설계된 업계 최초의 수소 센서를 도입하여 비상 전원 배터리 시스템의 중요한 안전 문제를 해결합니다.

주요 장점

안전보장 자체검증: HY-GUARD™ 지속적인 자체 검증을 통해 오탐을 제거합니다.

유지보수 불필요: 센서 수명이 길고 생애주기 동안 교정이 필요 없습니다.

유연한 구성: 모듈식 설계로 릴레이 출력부터 고급 통신 프로토콜까지 필요한 기능을 선택할 수 있습니다.

탁월한 신뢰성: 촉매 및 금속 산화물 센서에서 흔히 발생하는 드리프트, 오경보 및 조기 고장이 없는 검증된 센서 기술입니다.

표준 기반 개발: NFPA, IFC, OSHA, IEC, EN 및 EU 지침을 포함한 엄격한 화재 안전 규정을 충족하도록 설계되었습니다.

적용 분야

대기 전력 배터리실

납축전지 설치

니켈카드뮴 배터리 시스템

배터리 캐비닛

통신 배터리 백업

데이터 센터 대기 전력

비상 전력 시스템

변전소, 개폐기, SCADA

수소 경제성 향상

지게차 배터리 및 연료 전지

수소 생산

가공 및 제조

상업용 해양 및 배송

의료 기술 및 복합 시설

AI 및 분석을 위한 신뢰할 수 있는 데이터

H2scan의 독자적인 자가 모니터링 기술은 센서 성능을 지속적으로 검증하여 AI 및 예측 유지보수에 필요한 깨끗하고 정확한 데이터를 제공합니다. 성능 저하 시 조용히 고장나면서 데이터 기록을 손상시키는 다른 센서와 달리, H2scan 센서는 성능 저하 시 즉시 경고를 보내어 현재의 모니터링 요구 사항은 물론 미래의 분석에도 필요한 모든 데이터의 신뢰성을 보장합니다.

Technical Information


Physical	Dimensions: 132.5 x 130.5 x 52.9 mm (5.2 x 5.1 x 2.1 in) Weight: (0.5 kg) 1.1 lbs Buzzer: 83 dB at 3 ft
Environmental	H₂ Range: 0.4-5% Accuracy¹: ±0.3% H₂ Survivability: 2-5% Response Time²: 50 to 70 seconds Ambient Temperature: 15°C to 40°C (59°F to 104°F) Storage Temperature: -20°C to 60°C (-4°F to 140°F) Humidity: 0-95% RH non-condensing Lower Detection Limit (LDL): 0.4% Sensor Detection Range: 0.4-5% Connector Type: AC: Relay 1%, Relay 2%, Fault \| DC: RS-485, 4-20 mA
Power	Voltage Input AC: 85 to 264 VAC Voltage Input DC³: 15 to 60 VDC: 90 to 250 VDC Power Consumption: 10 W max
Communications	Analog Output: 0 minimum, 4-20 nominal, 24 max mA RS-485: Modbus two-wire

Concentrations >2% have an accuracy of ± 1%. Prolonged exposure to hydrogen concentrations >5%
may damage the sensor
The response time is the time until the measured H2 exceeds 1% when transitioning from air to 3% H₂ /Air
Alternative wiring connection required, refer to user manual

Note: HY-GUARD supports both AC and DC power inputs. AC is used as the primary source by default. In the event of AC loss, HY-GUARD will automatically switch to DC when AC and DC are powered by separate power sources

Certifications


Compliance & Certification	IEC 61010⁴ - In Progress FCC Part 15 REACH RoHS
Applicable Standards	OSHA 29 CFR 1926 IFC 608/ Chapter 12 NFPA 1 & 855 NFPA 68 & 69 IEC 62933 IEEE Standards – Stationary battery and energy storage

4. The HY-GUARD was designed for and passed pre-conformance testing per the requirements of UL 61010-1 and CSA C22.2 No. 61010-1, and is currently undergoing formal certification by an agency

HY-GUARD Models

Model	Communication
8111	Modbus RTU, 4-20 mA analog, Dry Contacts 1 & 2% H₂, Fault Indicator
8110	4-20 mA analog, Dry Contacts 1 & 2% H₂, Fault Indicator
8101	Modbus RTU, Dry Contacts 1 & 2% H₂, Fault Indicator
8100	Dry Contacts 1 & 2% H₂, Fault Indicator

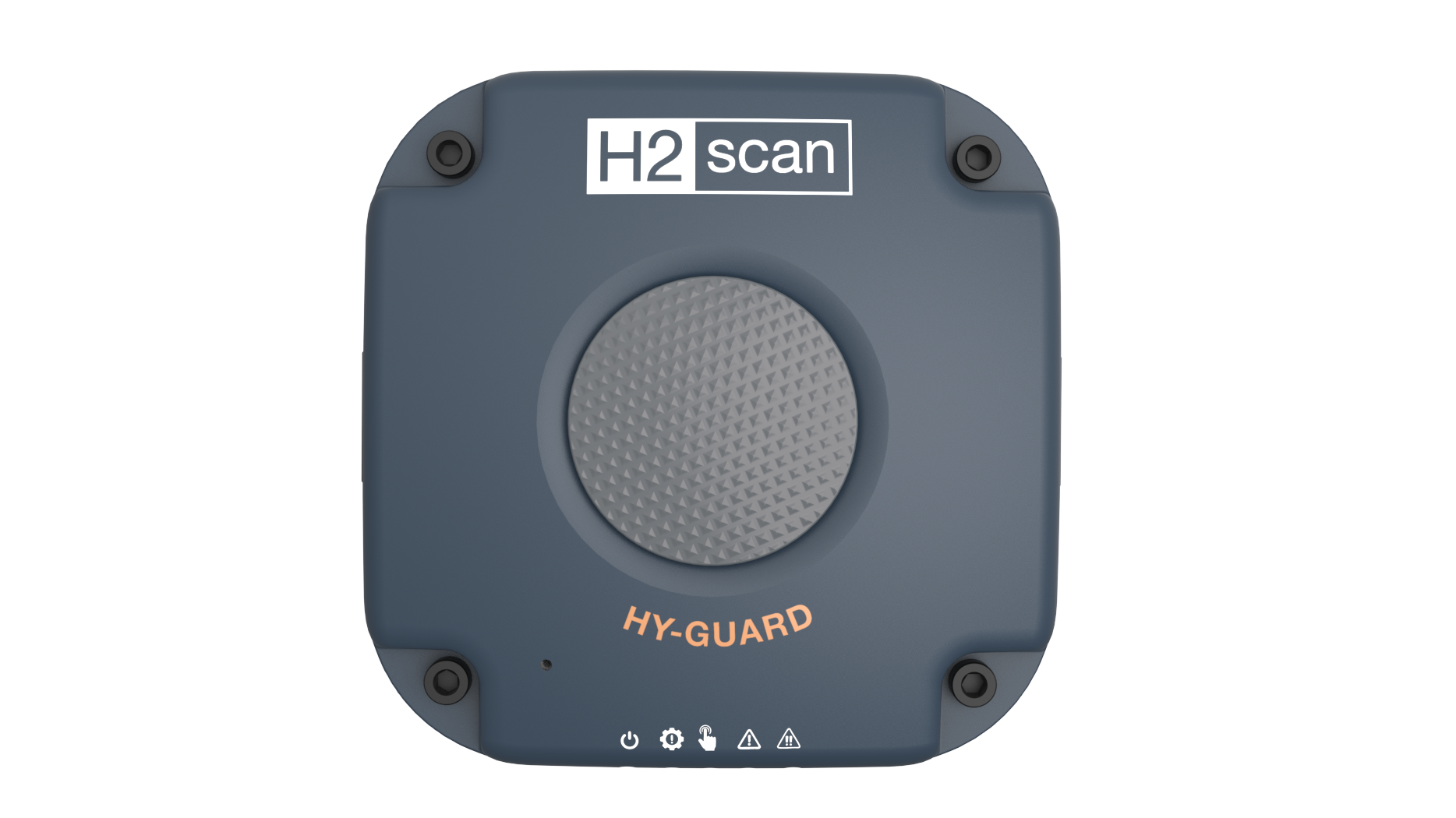

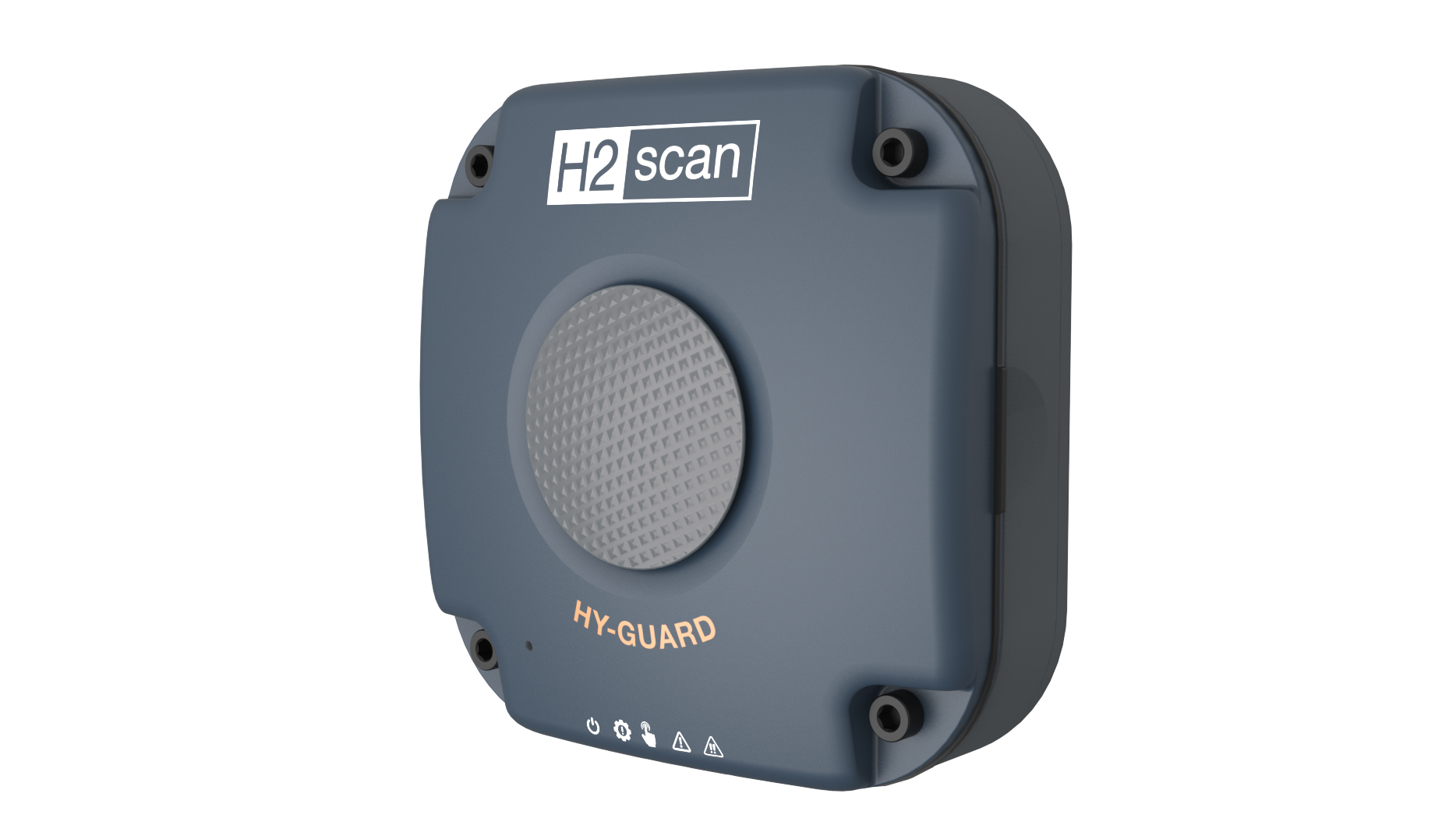

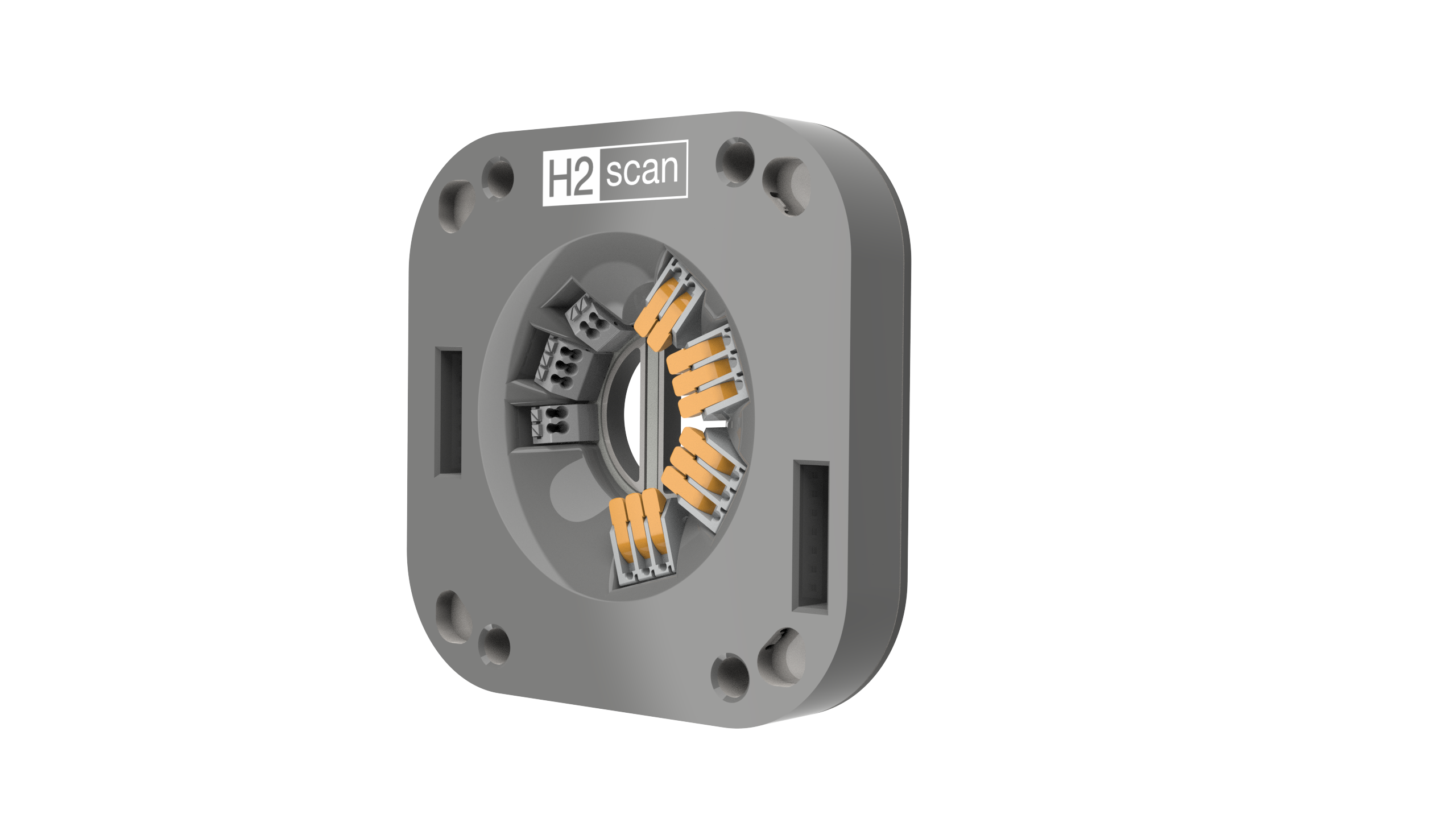

상세 이미지
