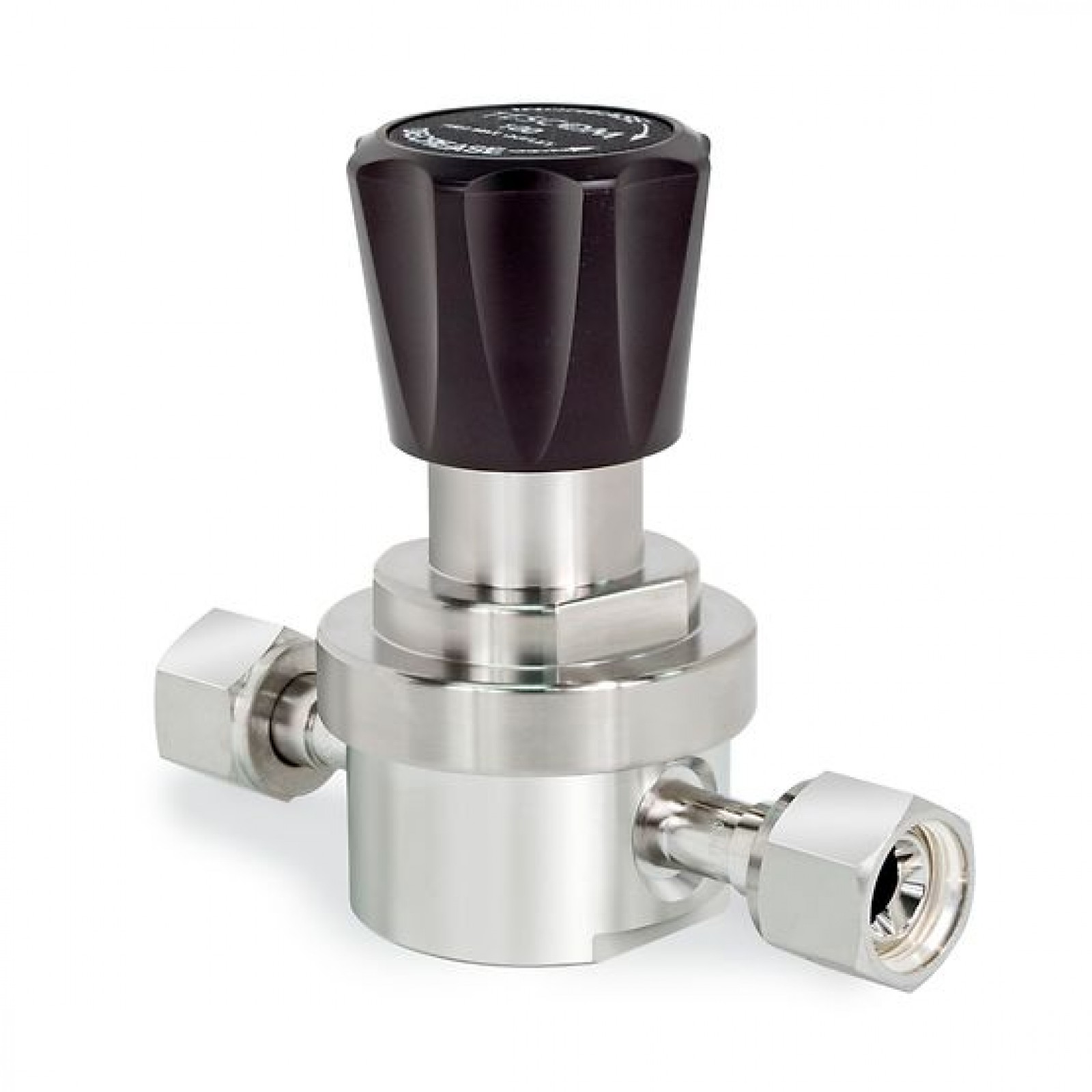

64-5400 고순도 감압 레귤레이터

High Purity Pressure Reducing Regulator

전해 연마된 316 스테인리스 강, 10 Ra 표면 마무리 및 Hastelloy® 다이어프램 설계로 제공됩니다.

64-5400 시리즈는 고유량 Cv = 1.0, 주입구 압력 600psig/41.4bar 및 배출구 압력 최대 150psig/10.3bar를 제공합니다.

벌크 특수 가스 시스템(BSGS), 1/2" POU(사용점), 공구 연결 및 가스 캐비닛에 사용하기에 이상적입니다.

사양

압력 레이팅

최대 주입구 압력: 600psig/41.4bar

배출구 압력 범위: 30, 60, 100, 150psig/2.1, 4.1, 6.9, 10.3bar

재질

본체: 316L 스테인리스 강 전해 연마 또는 316L VAR 스테인리스 강 전해 연마

다이어프램: Hastelloy®

밸브 시트: PCTFE 또는 Teflon® PFA

시트 리테이너: 니트로닉 60 스테인리스 강

스템, 씰 및 나머지 부품: 316 스테인리스 강

운영 온도

Teflon® PFA 시트: -40°F~160°F/-40°C~71°C

PCTFE 시트: -40°F~140°F/-40°C~60°C

포트 크기 및 유형

3/8 관 말단

1/2 관 말단

1/2 수형 스위블

1/2 암형 스위블

3/8 압축 피팅

1/2 압축 피팅

유량 용량

Cv = 1.0

부하 유형

핸드

무게(게이지 미포함)

3.5lbs/1.6kg

특징

소형, 수동 작동 및 감압

적은 내부 용적

높은 누출 무결성을 위한 금속-금속 다이어프램 및 본체 씰

요청 시 1.3Cv 공급 가능

응용 분야

대량 특수 가스 시스템(BSGS)

1/2" 사용 지점

도구 연결

가스 캐비닛
