인라인 가스 필터

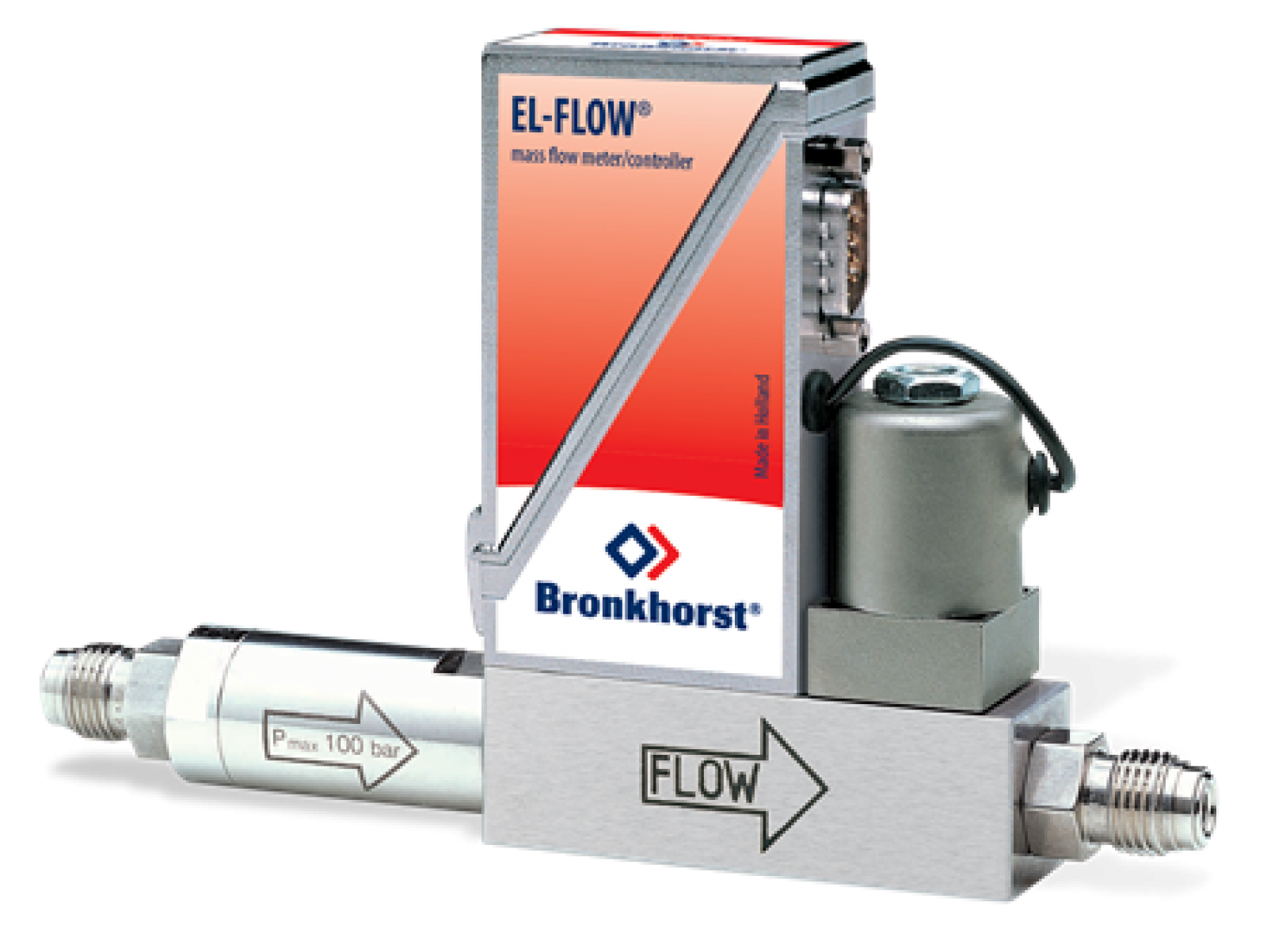

구조상 열식 질량 유량계 또는 가스 컨트롤러는 오염에 민감합니다. MTBF(Mean Time Between Failure)를 높이려면 기기에 유입되는 가스를 청결히하는 것이 중요합니다. 기기 입구에 나사로 고정된 IN-LINE 필터 어셈블리가 이 서비스를 제공합니다. 여기에는 범용 여과에 적합하고 적절한 용매로 세척할 수 있는 316L 소결 금속 필터 카트리지가 포함되어 있습니다. 가스에 미립자가 많이 포함되어 있으면 프리 필터를 사용하는 것이 좋습니다.
선택
입구에 ¼” 암나사가 있는 기기의 경우 저유량 또는 중유량 스타일 필터를 선택하십시오. 고유량 필터는 ½” 암나사가 있는 기기에 장착하는 데 적합합니다.
원칙적으로 ΔP가 낮은 가장 미세한 다공성을 선택합니다. 바람직한 ΔP는 250 내지 500mbar 이하, 다공성은 5㎛ 이하입니다.
재질
Housing: AISI 316
O-ring: Viton (EPDM 및 FFKM(Kalrez) 선택 가능)
압력 강하
필터 어셈블리 전체의 대략적인 압력 강하는 다음과 같이 계산할 수 있습니다.
예시:
유량 80 ln/min 공기, 압력 5 bara, 필터 선택: M-422-17(5 µm).
P1 = 1 bara에서 필터 이후 ∆P = 389 mbar
P1 = 5bara에서 ∆P = 389/5 = 78mbar입니다.
압력 강하는 층류 및 난류 압력 손실 모두에 영향을 받기 때문에 공기가 아닌 다른 가스의 경우 압력 강하는 단순히 계산하기 어렵습니다. 정확한 압력 손실에 대해서는 문의 바랍니다.
액체 필터
필터는 유체 시스템의 민감한 구성 요소를 보호하는 데 중요한 역할을 합니다. 액체 흐름용 Bronkhorst® COMBI-FLOW 필터는 모듈식 개념 덕분에 뛰어난 유연성을 제공하므로 다양한 유체 커넥터와 필터 카트리지를 장착할 수 있습니다. M1 시리즈 필터는 파이프에서 베이스를 제거하지 않고 카트리지를 교체할 수 있다는 장점이 있습니다. M2 시리즈 필터의 구성은 배수 플러그와 함께 제공되는 배수 출구를 특징으로 하며 배수 시설에 대한 적절한 연결을 수용하기 위해 일반 피팅으로 교체할 수 있습니다.
M1 필터
SS 316L 소결 금속 필터, 범용 여과용
카트리지는 적절한 솔벤트로 세척할 수 있습니다.
가스 내 입자가 심한 경우 프리필터 사용
원칙적으로 ΔP가 낮은 가장 미세한 다공성을 선택합니다. 바람직하게는 ΔP 250~500mbar 이하, 다공성 5mm 이하
요청 시: 매우 깨끗한 필터링을 위한 PVDF 미세 필터
