HY-OPTIMA® 700B Series Process Hydrogen Analyzer
범용 인라인 공정 수소 분석기
- 내구성이 뛰어난 반도체 센서 (Solid-State Sensor)
- 넓은 작동 온도 범위
- 유지보수 불필요
적용 분야
H2scan의 HY-OPTIMA® 700B 시리즈 in-line 실시간 수소 전용 공정 분석기는 사용 편의성, 유연한 인터페이스 및 진정한 공정 제어를 위해 설계되었습니다. HY-OPTIMA 700B 시리즈는 최대 60ºC의 온도에서 작동하는 공정 가스 흐름에 적합하도록 구성된 Solid-State 센서입니다. HY-OPTIMA 700B 시리즈는 실시간 측정을 통해 공정 설비 효율성, 진단 및 유지 보수 관리를 향상시킬 수 있는 수소 생산 및 석유화학 분야에 이상적입니다. 또한 HY-OPTIMA® 700B 시리즈 in-line 수소 공정 분석기는 실시간 수소 전용 측정을 통해 공정 설비 효율성을 높이고 생산량을 개선하며 유지 보수 비용을 절감할 수 있는 가스 흐름에 적합하도록 설계되었습니다.- 연료 전지
양극 및 음극 양쪽의 H2 측정
- 천연 가스
천연 가스 또는 바이오메탄의 H2 측정
- 산업용 가스 공급 및 수소 생산
공기 분리
스팀 메탄 개질
전기분해 공정 흐름- 실험실
연구 응용 분야
- 제조
금속 어닐링
반도체
석유 수소화장점
- 높은 신뢰성
- 실시간 연속 수소 측정
- 낮은 수명 주기 비용
- 다양한 유해 환경 오염 물질에 대한 내성
- 설치 및 작동 용이
- 기준 가스 또는 운반 가스 불필요
- 최소한의 유지 보수 필요
- 소모성 없는 고체 기술
- 가연성 가스에 대한 교차 감도 없음
- 현장 구성 가능 설정
구성 세부 정보
- 검증 주기: 90일
- 제품 수명: 10년 이상
- 현장 교정: 가능
- 압력: 0-2 bar 게이지, 0-29.4 psi 게이지
- 작동 습도: 95% 미만 RH (비응축)
- 유량: 0.1 ~ 10 slpm
- 공정 가스 온도: -20ºC ~ 60ºC
- 작동 온도: -20ºC ~ 40ºC
- 보관 온도: -30ºC ~ 50ºC
- 출력 신호:
아날로그: 4-20mA (또는 사용자 지정 mA) 또는 0-5VDC (또는 사용자 지정 VDC)
직렬: RS232 또는 RS422
릴레이 접점: 1A/30VDC SPDT- 입력 전압: 10VDC-26VDC
- 입력 전력: 15W
- 크기: 9.3inch(L) x 3.4inchW) x 1.4inchD)
- 어댑터 피팅: ½inch MNPT
Normally Open (N.O.) 및 Normally Closed (N.C.) 접점을 모두 갖춘 프로그래밍 가능한 릴레이 2개
Normally Closed (N.C.) 점점을 갖춘 프로그래밍 가능한 릴레이 1개
AI 및 분석을 위한 신뢰할 수 있는 데이터
H2scan의 독자적인 자가 모니터링 기술은 센서 성능을 지속적으로 검증하여 AI 및 예측 유지보수에 필요한 깨끗하고 정확한 데이터를 제공합니다. 성능 저하 시 조용히 고장나면서 데이터 기록을 손상시키는 다른 센서와 달리, H2scan 센서는 성능 저하 시 즉시 경고를 보내어 현재의 모니터링 요구 사항은 물론 미래의 분석에도 필요한 모든 데이터의 신뢰성을 보장합니다.
제품 선택
HY-OPTIMA® 700B 시리즈 제품군은 특정 수소 농도 범위, 부식성 가스 허용 오차 및 수소가 없는 환경에서의 작동을 위해 설계된 다양한 센서 유형을 포함합니다. 자세한 내용은 아래 가이드를 참조바랍니다.
Model 710B 720B 730B 740B Hydrogen Range Low 0.1% 0.4% 0.5% 0.5% Hydrogen Range High 10% 5% 100% 100% Hydrogen Must be Present Yes No Yes Yes CO Limit <100 ppm 0 <100 ppm 20% H2S Limit <20 ppm 0 <1000 ppm 3% T90 Response Time (sec) <90 <60 <60 <90 Accuracy Low to 10% H2 0.15% 0.3% 0.3% 0.3% Accuracy 10 to 100% H2 N/A N/A 1% 1% Drift/Week Low to 10% H2 0.15% 0.3% 0.3% 0.3% Drift/Week 10 to 100% H2 N/A N/A 0.4% 0.4% Repeatability Low to 10% H2 0.15% 0.3% 0.2% 0.2% Repeatability 10 to 100% H2 N/A N/A 0.4% 0.4% Linearity Low to 10% H2 0.15% 0.3% 0.2% 0.2% Linearity 10 to 100% H2 N/A N/A 0.4% 0.4% Calibration Background Gas N2 O2, N2 N2 N2 Note: Sensor performance specifications are absolute and assume a dry process stream, an ambient temperature of 25°C constant pressure, and are in addiction to any errors in the calibration gases used.
Certifications
Safety Certifications Technical Information
Physical - Dimensions: 236.22 x 86.36 x 35.56 mm (9.3 x 3.4 x 1.4 in)
- Weight: 0.4 kg (0.8 lbs)
- Adapter Fitting: 1/2 in MNPT
Environmental - Operating Temperature: -20°C to 55°C (-4°F to 131°F)
- Storage Temperature: -40°C to 80°C (-40°F to 176°F)
Power - Input Voltage: 10-26 VDC
- Input Power: 10 W
Performance - Operating Pressure at Analyzer Recommended: 0.95 - 1.1 ATM Absolute (14.0 - 16.1 psia)
- Operating Pressure at Analyzer Maximum: 2 ATM Absolute (29.4 psia)
- Process Gas Temperature: -20°C to 60°C (-4°F to 316.4°F)
- Flow Rate: 0.1 to 10 slpm
- Operating Humidity: <95% RH (non-condensing)
- Calibration Interval: 90 days
Communications - Analog: 4-20 mA
- Serial: RS232 or RS422
- Relays: 1A/30 VDC SPDT

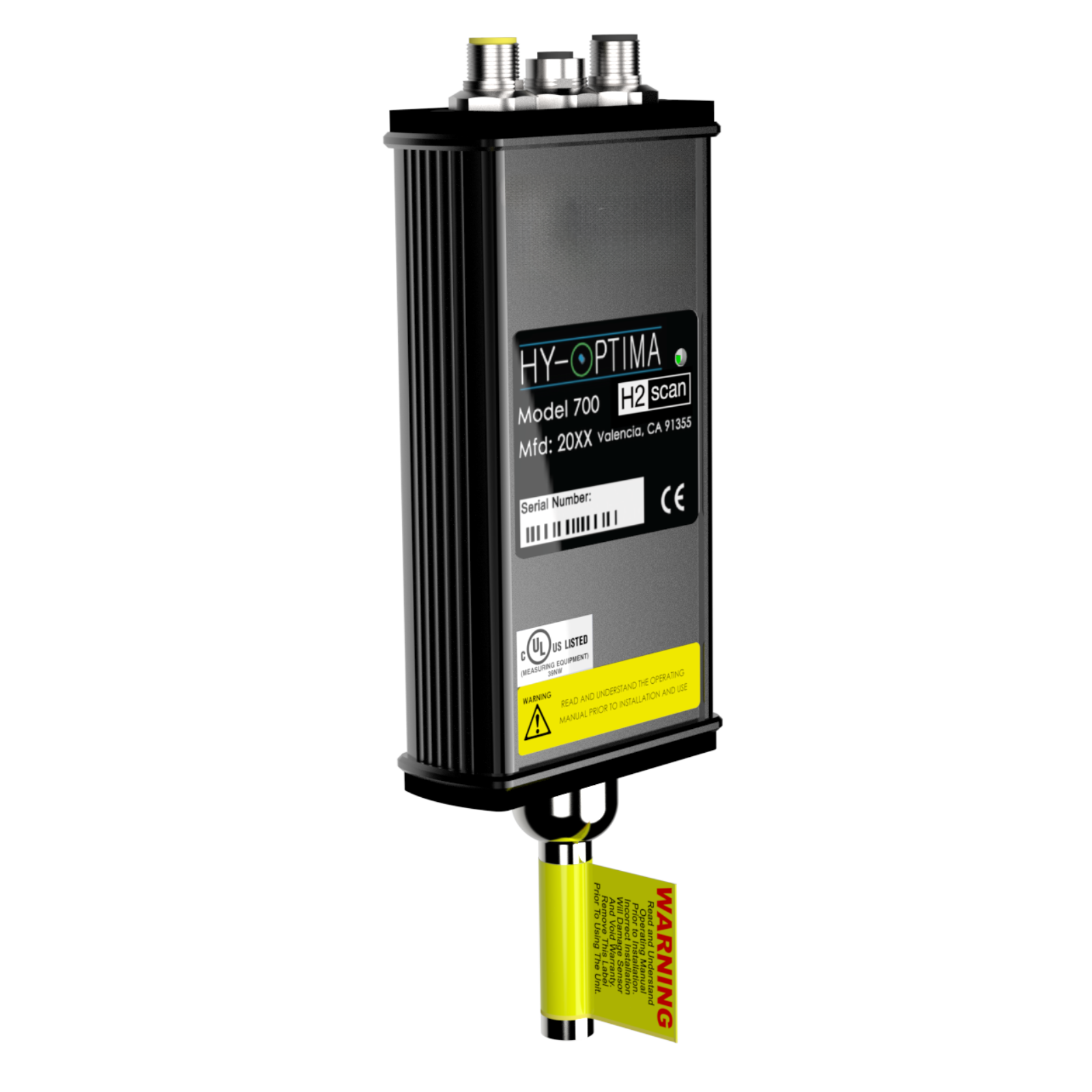

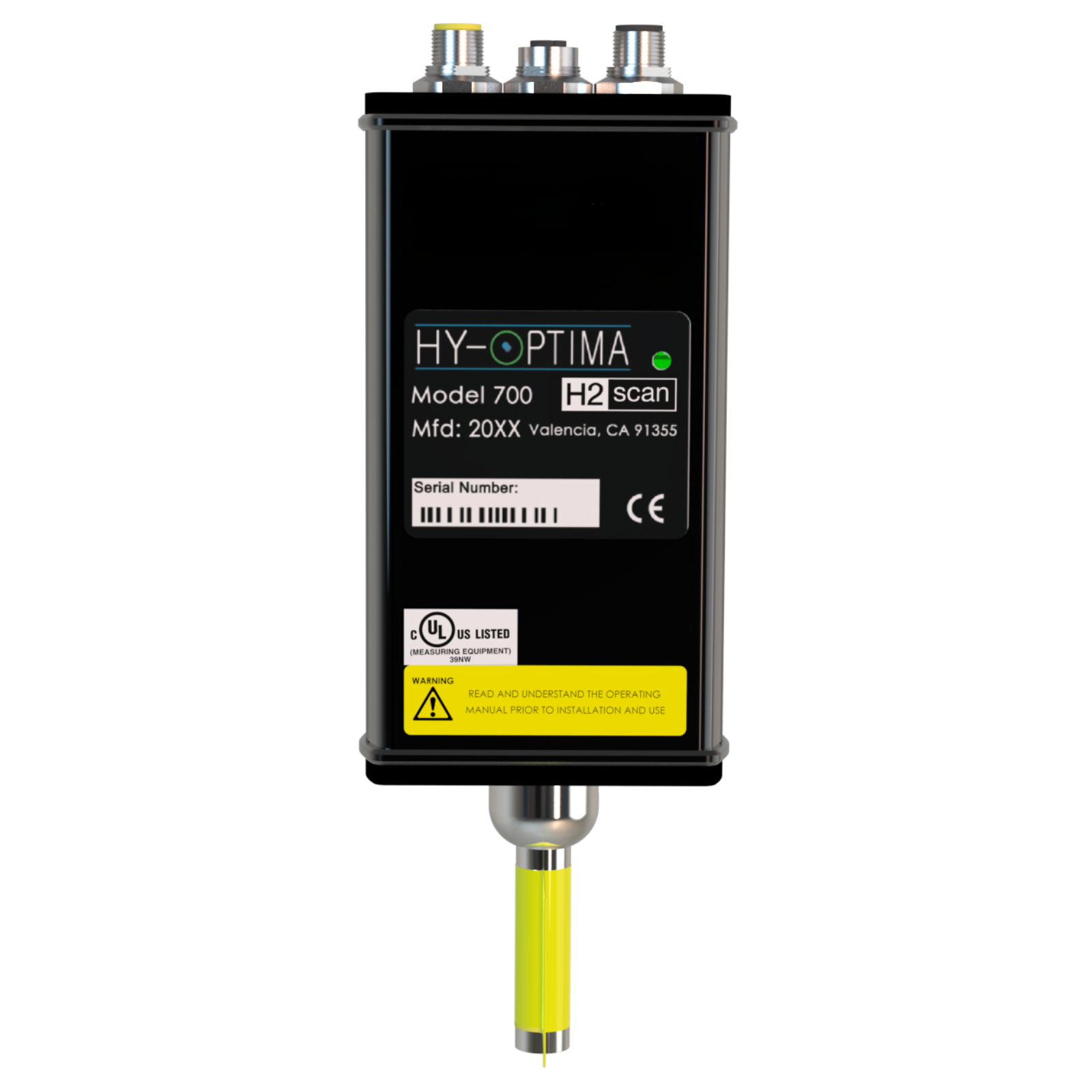

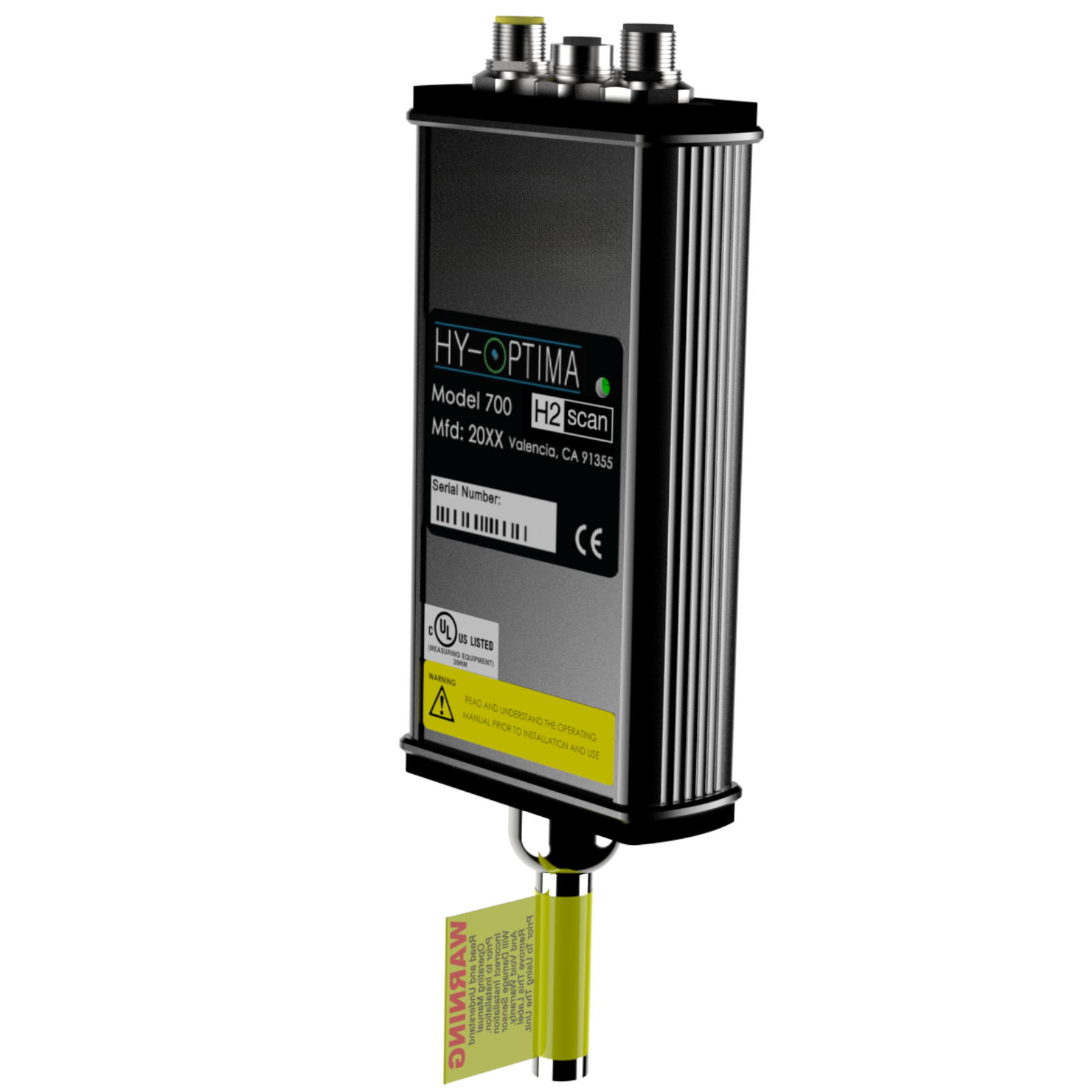

- 상세 이미지
-
-
